PCのカードリーダをSFD-321F/T71UJR-3BEZELからSFD-321F/T81UEJRに更新した

デスクトップPCのマルチカードリーダをSFD-321F/T71UJR-3BEZELからSFD-321F/T81UEJRに更新したので、その結果等々をメモ。

僕はSDXC等のカードリーダは3.5インチベイ内蔵型のマルチカードリーダを使っている。内蔵型なので場所をとらずに便利なのと、PCのフロント側にカードリーダに加えてUSB差込口、eSATA差込口が増えるので大変便利なのだ。
で、今まではSFD-321F/T71UJR-3BEZELと言う製品を使っていた。この製品はさっき書いた通りeSATAがあるので外付けHDDに便利なのと、カードリーダ部分の電源ON/OFFボタンがあるので、カードリーダを使っていない時は電源OFFにすることでエクスプローラ上にブランクドライブが出てこないので便利なのだ。
それを今回、SFD-321F/T81UEJRに交換した。両機種の違いは、「USB3.0に対応しているか」のみで、旧機種はUSB2.0接続、新機種はUSB3.0接続になる。今回、USB3.0接続でどのぐらい速度が上がるかも確認するため、手持ちのカードいくつかで交換前・交換後の速度も測ってみた。

P5010957

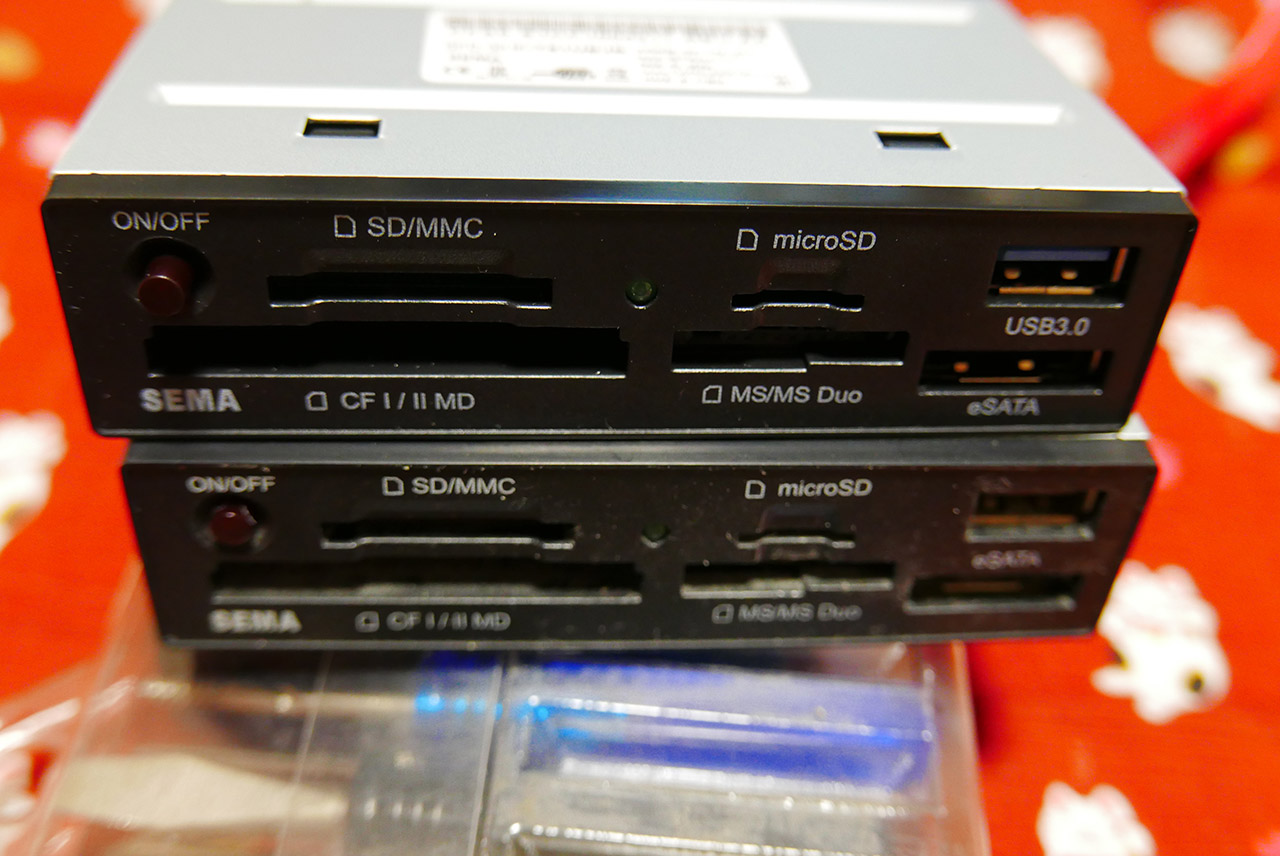

上が交換予定の新機種、下の埃だらけなのが取り出した旧機種。右側のUSB差込口がUSB3.0になったこと以外、ほぼ変化なし。

P5010958

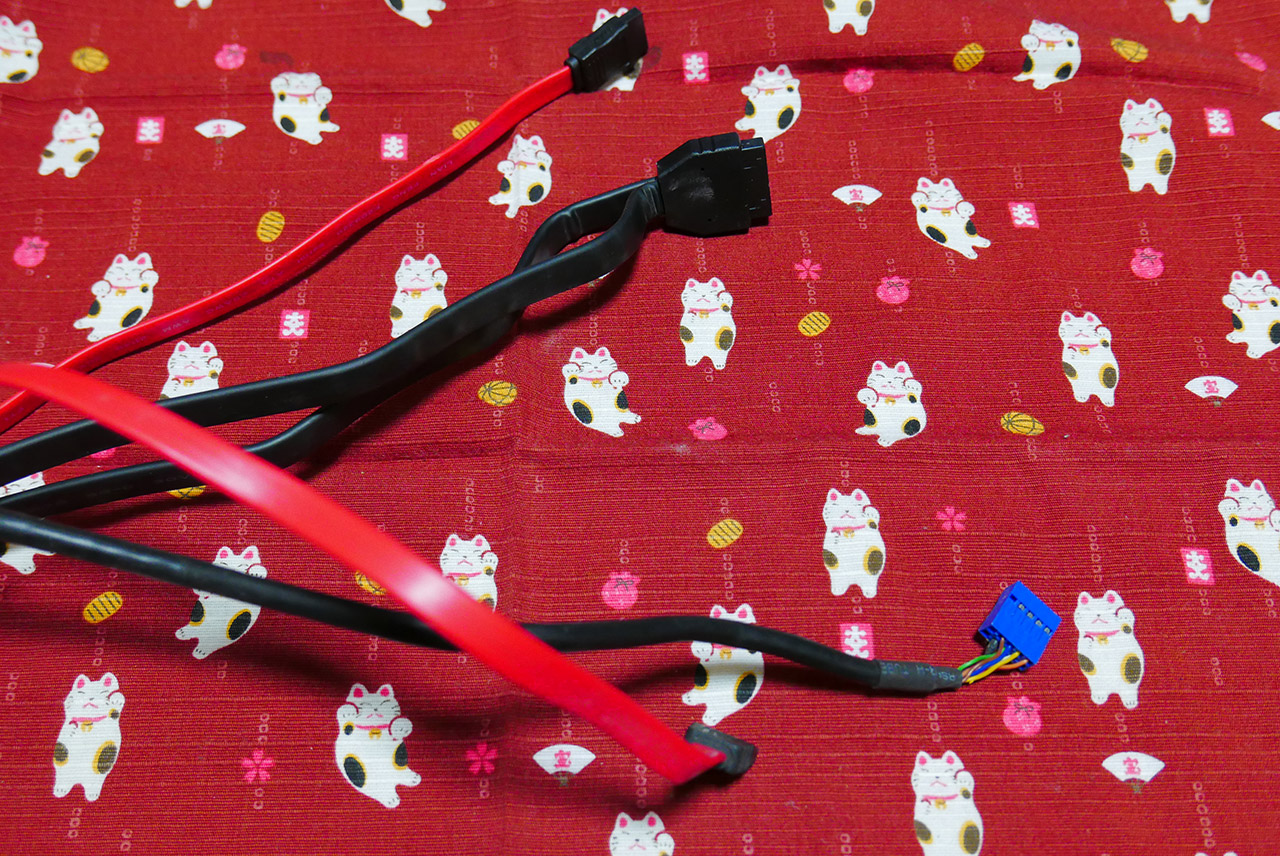

下側に伸びてる2本のケーブルが旧機種のPC接続ケーブル、赤い方がSATAで先端が青い端子になってる黒い方がUSB2.0内部ピンヘッダ用ケーブル。
上側に伸びてる2本のケーブルが新機種のPC接続ケーブル、赤い方は同じくSATAで全体が黒い方がUSB3.0内部ピンヘッダ用ケーブル。
なお、僕のPCのM/Bは『ASUS P8H67-M EVO Rev.3』で、背面にUSB3.0差込口はあるものの、USB3.0内部ピンヘッダはない若干古いものなので、Bulletと言うところの内部USB3.0変換ケーブル(CUSB10)と言うものを別途購入して、背面USB3.0から供給を受けるようにしてあげる。

P5010960

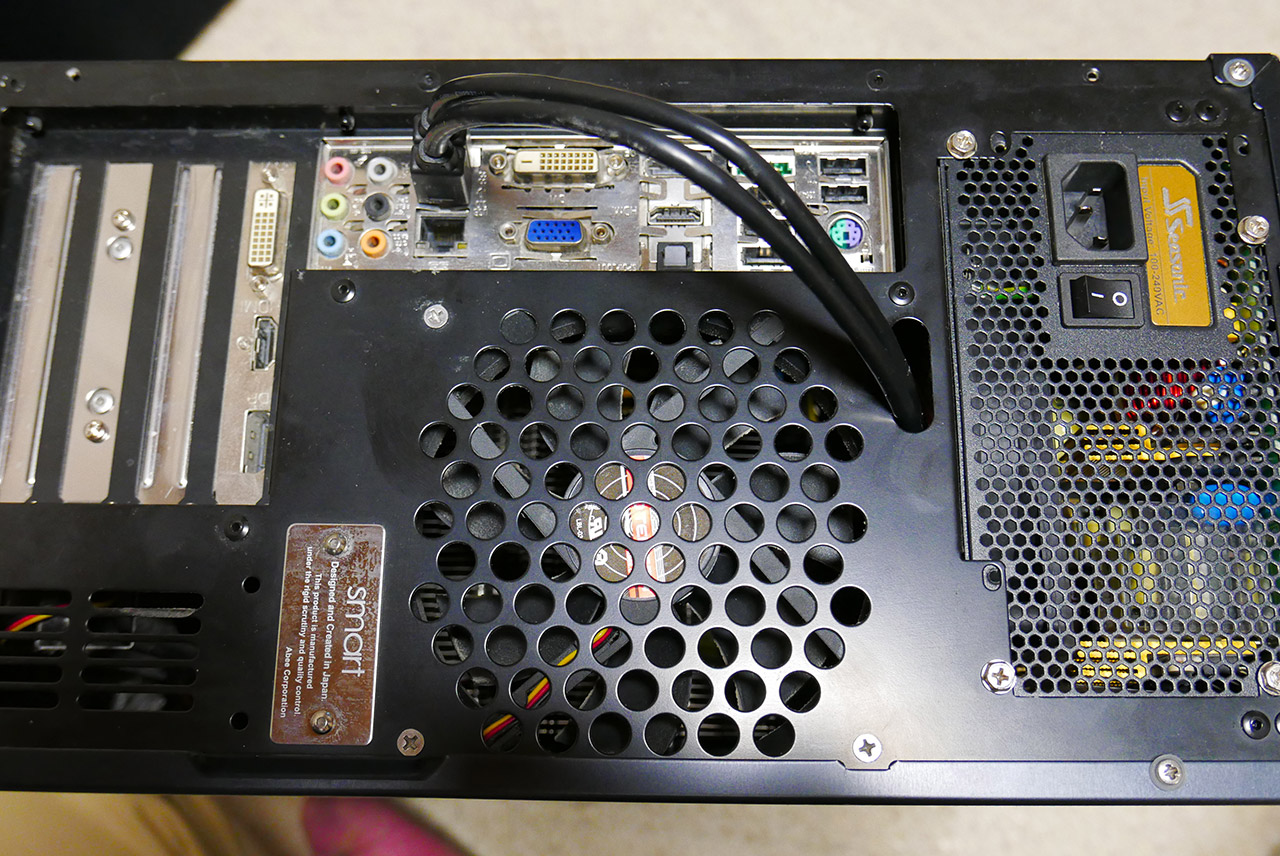

ケースもUSB3.0に中途半端に対応していた頃の製品なので、背面のUSB3.0を内部に引き込む窓がついている。内部ピンヘッダがあるものには及ばないけど、まあ窓があるだけスマートさはずっとマシ。

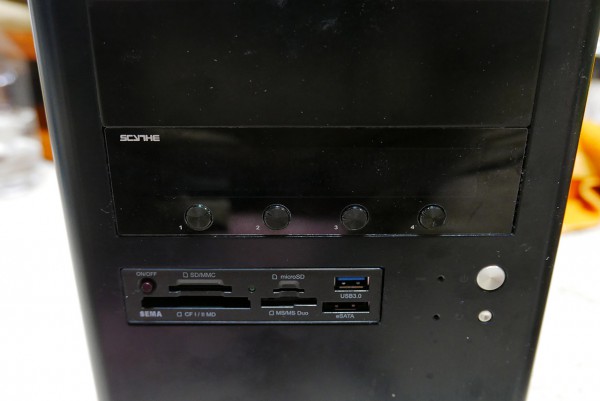

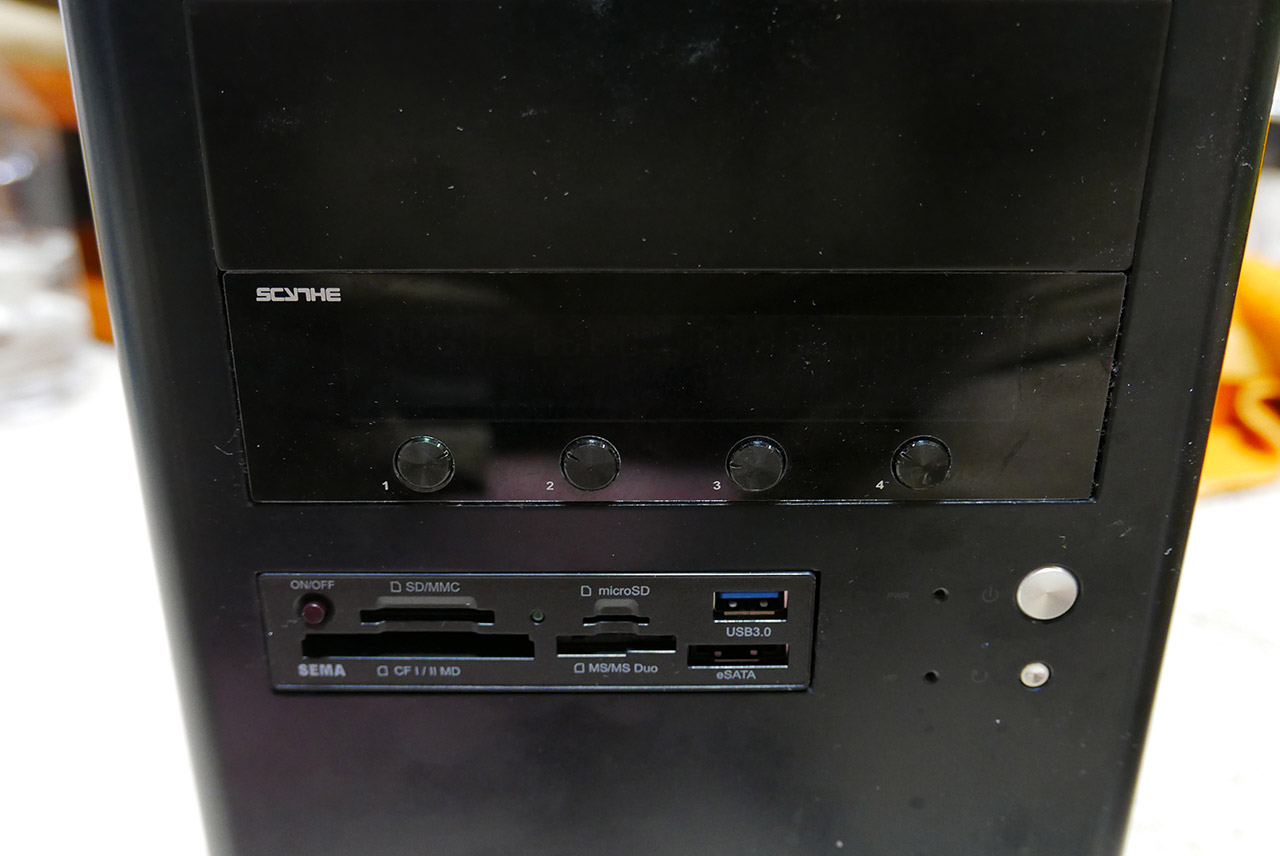

P5010961
こんな感じにPC本体前面にツライチでカードリーダがつく。

で、今回手持ちのSDHC/SDXC/microSDXCからとりあえず5枚ピックアップして速度を測ってみた。

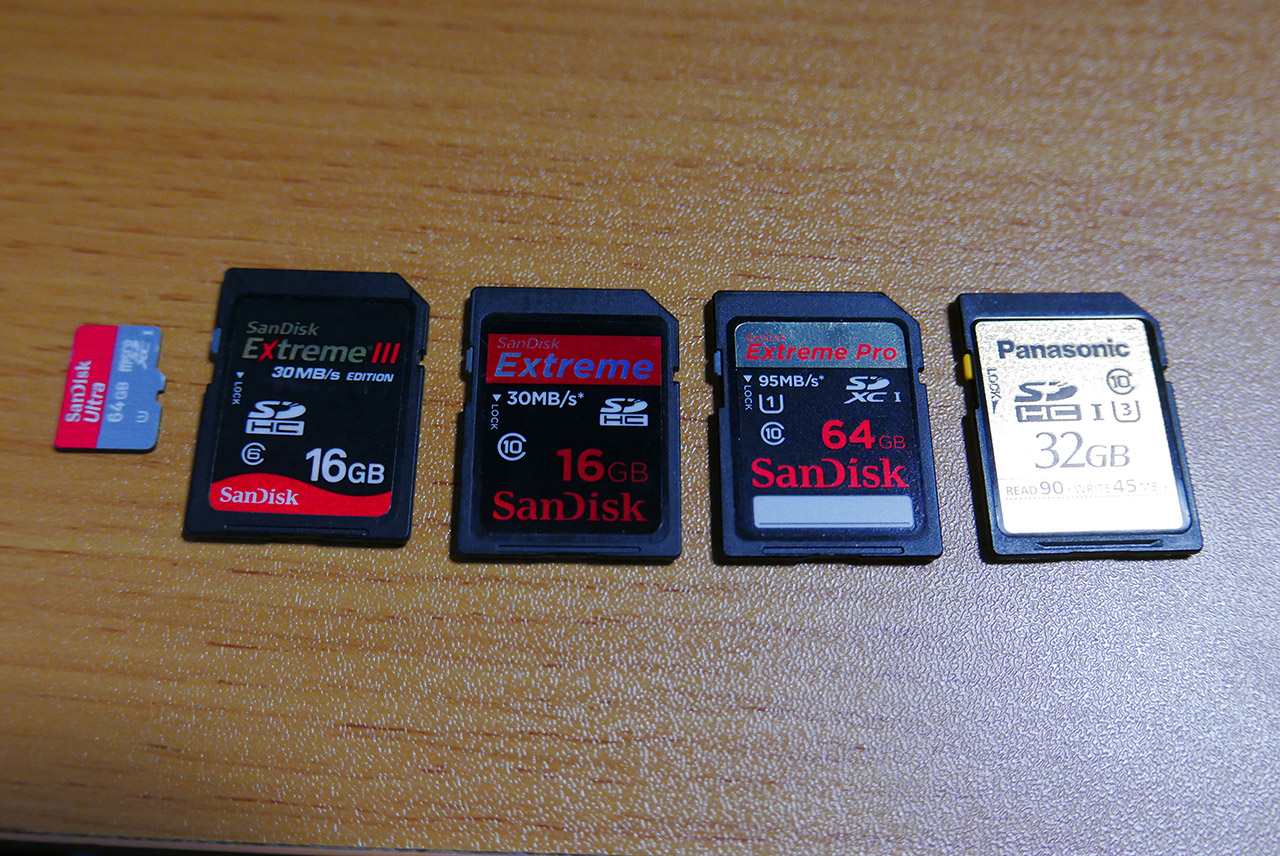

P5010956
左から遅そうな順番に並べてみた。
左端のmicroSDXC → SanDisk Ultra 64GBとある。測る前には気づかず「どうせこんなの遅いだろう」と思ってたけど、今確認すると何気にUHS-I Speed Class1表記があるなあ。
左から二番目のSDHC → SanDisk Extreme III 30MB/s EDITION Speed Class 6とある。多分Panasonic DMC-LX3用に買ったのだと思うので、2009年頃の製品。
左から三番目のSDHC → SanDisk Extreme 30MB/s Speed Class 10とある。多分PENTAX K-5を買ったときに、キャンペーンでペンタからもらった奴。2011年頃の製品。
左から四番目のSDXC → SanDisk Extreme Pro 95MB/s UHS-I UHS Speed Class 1(Speed Class 10) PENTAX K-5用に自分で買ったもの。microSDXCはスマホ・タブレット用にいくつか持ってるが、ノーマルなSDXCはこれしか持ってない。2011年頃の製品?
右端のSDHC → Panasonic READ 90MB/s WRITE 45MB/s UHS-I UHS Speed Class 3(Speed Class 10) Panasonic DMC-LX100用に自分で買ったもの。2015年頃の製品。

で、旧機種のSFD-321F/T71UJR-3BEZELで測った結果が以下の通り。

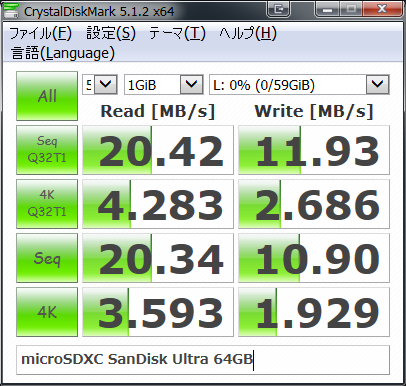

microSDXC_71

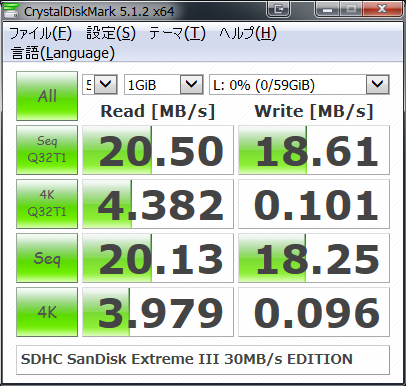

EXteremeIII_71

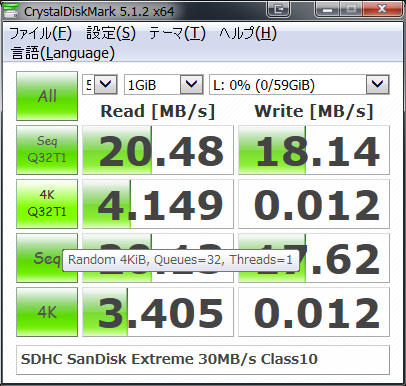

Extreme_71

ExtremePro_71

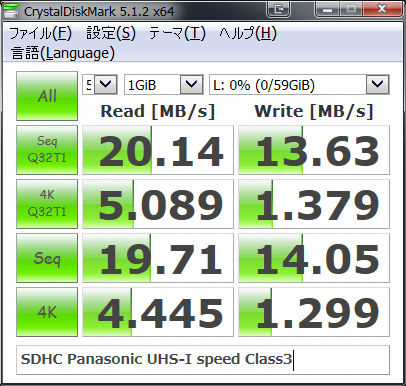

Panasonic_71

…カード違っても速度差ほとんどないですね。今まで真面目に速度測って比較したことがなかったので、この結果はちょっと意外だった。
USB2.0でも480Mbps=60MB/sの最大転送速度はあるので、まあ実測がその5割の30MB/sぐらいは最大で出てるのかと思ったけどそんなことはなかった。

次に、新機種のSFD-321F/T81UEJRで測った結果が以下の通り。

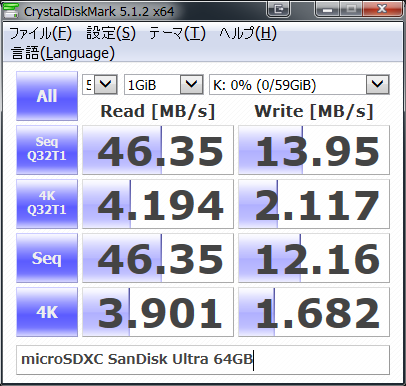

microSDXC_81

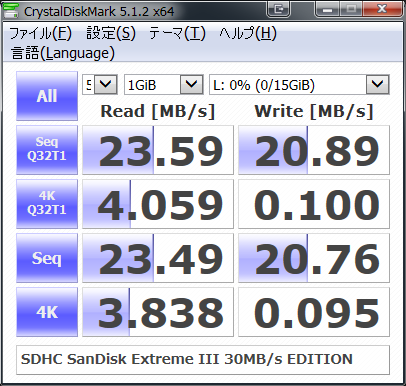

EXteremeIII_81

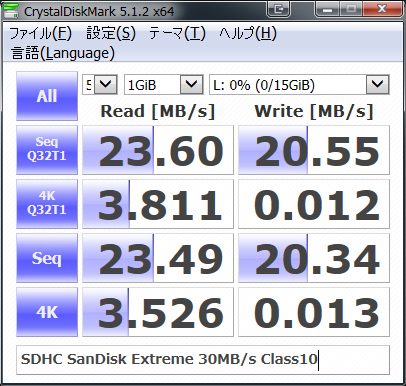

Extreme_81

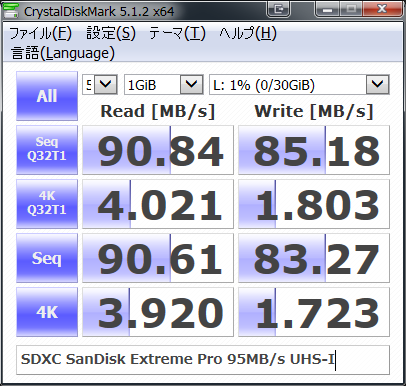

ExtremePro_81

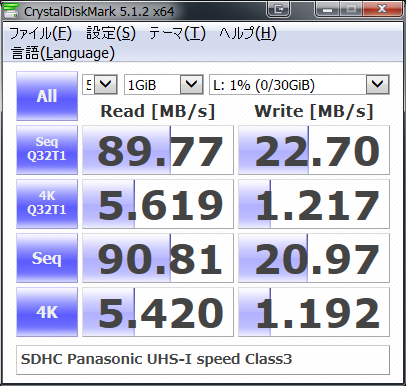

Panasonic_81

これまた意外な結果に。古くても当時の高級機ならそこそこの高速が出るだろうと思ってたら、Extreme IIIExtremeも大した速度でてなかった。まあどっちもそもそもの上限が30MB/sなので仕方ないと言えばそれまでだけど。
そしてmicroSDXCは意外にも速かった。micro規格でもUHS-Iなのはそれなりに恩恵が出るんだなあと。
あと、Extreme Pro金Panaもちゃんと90MB/s前後の速度が出たことは満足。ただ、金パナの方がUHS Speed Class3な分速度に差が出るかと思ったら、そんなことはなかった(まあ、UHS Speed Classってのは最低速度の保障なので当たり前なのかもしれないけど)。そして金パナのWRITE速度ちょっと遅いなあと…。

以下、速度測定の結果のテキストコピー。
SanDisk Ultra 64GB@SFD-321F/T71UJR-3BEZEL

———————————————————————–
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
———————————————————————–
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 20.424 MB/s
Sequential Write (Q= 32,T= 1) : 11.926 MB/s
Random Read 4KiB (Q= 32,T= 1) : 4.283 MB/s [ 1045.7 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 2.686 MB/s [ 655.8 IOPS]
Sequential Read (T= 1) : 20.343 MB/s
Sequential Write (T= 1) : 10.904 MB/s
Random Read 4KiB (Q= 1,T= 1) : 3.593 MB/s [ 877.2 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 1.929 MB/s [ 470.9 IOPS]

Test : 1024 MiB [L: 0.0% (0.0/59.4 GiB)] (x5) [Interval=5 sec]
Date : 2016/02/05 16:40:35
OS : Windows 7 Professional SP1 [6.1 Build 7601] (x64)
microSDXC

SanDisk Extreme III 30MB/s EDITION Speed Class 6@SFD-321F/T71UJR-3BEZEL

———————————————————————–
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
———————————————————————–
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 20.499 MB/s
Sequential Write (Q= 32,T= 1) : 18.614 MB/s
Random Read 4KiB (Q= 32,T= 1) : 4.382 MB/s [ 1069.8 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 0.101 MB/s [ 24.7 IOPS]
Sequential Read (T= 1) : 20.133 MB/s
Sequential Write (T= 1) : 18.247 MB/s
Random Read 4KiB (Q= 1,T= 1) : 3.979 MB/s [ 971.4 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 0.096 MB/s [ 23.4 IOPS]

Test : 1024 MiB [L: 0.1% (0.0/14.8 GiB)] (x5) [Interval=5 sec]
Date : 2016/02/05 16:53:10
OS : Windows 7 Professional SP1 [6.1 Build 7601] (x64)
SDHC SanDisk Extreme III 30MB/s EDITION

SanDisk Extreme 30MB/s Speed Class 10@SFD-321F/T71UJR-3BEZEL

———————————————————————–
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
———————————————————————–
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 20.476 MB/s
Sequential Write (Q= 32,T= 1) : 18.142 MB/s
Random Read 4KiB (Q= 32,T= 1) : 4.149 MB/s [ 1012.9 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 0.012 MB/s [ 2.9 IOPS]
Sequential Read (T= 1) : 20.133 MB/s
Sequential Write (T= 1) : 17.616 MB/s
Random Read 4KiB (Q= 1,T= 1) : 3.405 MB/s [ 831.3 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 0.012 MB/s [ 2.9 IOPS]

Test : 1024 MiB [L: 0.1% (0.0/14.8 GiB)] (x5) [Interval=5 sec]
Date : 2016/02/05 17:01:45
OS : Windows 7 Professional SP1 [6.1 Build 7601] (x64)
SDHC SanDisk Extreme 30MB/s Class10

SanDisk Extreme Pro 95MB/s UHS-I UHS Speed Class 1(Speed Class 10)@SFD-321F/T71UJR-3BEZEL

———————————————————————–
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
———————————————————————–
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 20.502 MB/s
Sequential Write (Q= 32,T= 1) : 20.002 MB/s
Random Read 4KiB (Q= 32,T= 1) : 3.803 MB/s [ 928.5 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 2.140 MB/s [ 522.5 IOPS]
Sequential Read (T= 1) : 20.334 MB/s
Sequential Write (T= 1) : 19.502 MB/s
Random Read 4KiB (Q= 1,T= 1) : 3.572 MB/s [ 872.1 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 1.968 MB/s [ 480.5 IOPS]

Test : 1024 MiB [L: 0.0% (0.0/59.4 GiB)] (x5) [Interval=5 sec]
Date : 2016/02/05 17:10:05
OS : Windows 7 Professional SP1 [6.1 Build 7601] (x64)
SDXC SanDisk Extreme Pro 95MB/s UHS-I

SanDisk Extreme Pro 95MB/s UHS-I UHS Speed Class 1(Speed Class 10)@SFD-321F/T71UJR-3BEZEL

———————————————————————–
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
———————————————————————–
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 20.135 MB/s
Sequential Write (Q= 32,T= 1) : 13.633 MB/s
Random Read 4KiB (Q= 32,T= 1) : 5.089 MB/s [ 1242.4 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 1.379 MB/s [ 336.7 IOPS]
Sequential Read (T= 1) : 19.715 MB/s
Sequential Write (T= 1) : 14.050 MB/s
Random Read 4KiB (Q= 1,T= 1) : 4.445 MB/s [ 1085.2 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 1.299 MB/s [ 317.1 IOPS]

Test : 1024 MiB [L: 0.7% (0.2/29.9 GiB)] (x5) [Interval=5 sec]
Date : 2016/02/05 17:18:01
OS : Windows 7 Professional SP1 [6.1 Build 7601] (x64)
SDHC Panasonic UHS-I speed Class3

SanDisk Ultra 64GB@SFD-321F/T81UEJR

———————————————————————–
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
———————————————————————–
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 46.348 MB/s
Sequential Write (Q= 32,T= 1) : 13.946 MB/s
Random Read 4KiB (Q= 32,T= 1) : 4.194 MB/s [ 1023.9 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 2.117 MB/s [ 516.8 IOPS]
Sequential Read (T= 1) : 46.351 MB/s
Sequential Write (T= 1) : 12.163 MB/s
Random Read 4KiB (Q= 1,T= 1) : 3.901 MB/s [ 952.4 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 1.682 MB/s [ 410.6 IOPS]

Test : 1024 MiB [K: 0.0% (0.0/59.4 GiB)] (x5) [Interval=5 sec]
Date : 2016/02/05 20:29:13
OS : Windows 7 Professional SP1 [6.1 Build 7601] (x64)
microSDXC SanDisk Ultra 64GB

SanDisk Extreme III 30MB/s EDITION Speed Class 6@SFD-321F/T81UEJR

———————————————————————–
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
———————————————————————–
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 23.595 MB/s
Sequential Write (Q= 32,T= 1) : 20.893 MB/s
Random Read 4KiB (Q= 32,T= 1) : 4.059 MB/s [ 991.0 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 0.100 MB/s [ 24.4 IOPS]
Sequential Read (T= 1) : 23.491 MB/s
Sequential Write (T= 1) : 20.762 MB/s
Random Read 4KiB (Q= 1,T= 1) : 3.838 MB/s [ 937.0 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 0.095 MB/s [ 23.2 IOPS]

Test : 1024 MiB [L: 0.1% (0.0/14.8 GiB)] (x5) [Interval=5 sec]
Date : 2016/02/05 20:37:52
OS : Windows 7 Professional SP1 [6.1 Build 7601] (x64)
SDHC SanDisk Extreme III 30MB/s EDITION

SanDisk Extreme 30MB/s Speed Class 10@SFD-321F/T81UEJR

———————————————————————–
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
———————————————————————–
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 23.596 MB/s
Sequential Write (Q= 32,T= 1) : 20.554 MB/s
Random Read 4KiB (Q= 32,T= 1) : 3.811 MB/s [ 930.4 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 0.012 MB/s [ 2.9 IOPS]
Sequential Read (T= 1) : 23.491 MB/s
Sequential Write (T= 1) : 20.343 MB/s
Random Read 4KiB (Q= 1,T= 1) : 3.526 MB/s [ 860.8 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 0.013 MB/s [ 3.2 IOPS]

Test : 1024 MiB [L: 0.1% (0.0/14.8 GiB)] (x5) [Interval=5 sec]
Date : 2016/02/05 20:47:02
OS : Windows 7 Professional SP1 [6.1 Build 7601] (x64)
SDHC SanDisk Extreme 30MB/s Class10

SanDisk Extreme Pro 95MB/s UHS-I UHS Speed Class 1(Speed Class 10)@SFD-321F/T81UEJR

———————————————————————–
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
———————————————————————–
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 90.842 MB/s
Sequential Write (Q= 32,T= 1) : 85.181 MB/s
Random Read 4KiB (Q= 32,T= 1) : 4.021 MB/s [ 981.7 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 1.803 MB/s [ 440.2 IOPS]
Sequential Read (T= 1) : 90.611 MB/s
Sequential Write (T= 1) : 83.269 MB/s
Random Read 4KiB (Q= 1,T= 1) : 3.920 MB/s [ 957.0 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 1.723 MB/s [ 420.7 IOPS]

Test : 1024 MiB [L: 0.0% (0.0/59.4 GiB)] (x5) [Interval=5 sec]
Date : 2016/02/05 21:14:57
OS : Windows 7 Professional SP1 [6.1 Build 7601] (x64)
SDXC SanDisk Extreme Pro 95MB/s UHS-I

SanDisk Extreme Pro 95MB/s UHS-I UHS Speed Class 1(Speed Class 10)@SFD-321F/T81UEJR

———————————————————————–
CrystalDiskMark 5.1.2 x64 (C) 2007-2016 hiyohiyo
Crystal Dew World : http://crystalmark.info/
———————————————————————–
* MB/s = 1,000,000 bytes/s [SATA/600 = 600,000,000 bytes/s]
* KB = 1000 bytes, KiB = 1024 bytes

Sequential Read (Q= 32,T= 1) : 89.771 MB/s
Sequential Write (Q= 32,T= 1) : 22.701 MB/s
Random Read 4KiB (Q= 32,T= 1) : 5.619 MB/s [ 1371.8 IOPS]
Random Write 4KiB (Q= 32,T= 1) : 1.217 MB/s [ 297.1 IOPS]
Sequential Read (T= 1) : 90.809 MB/s
Sequential Write (T= 1) : 20.973 MB/s
Random Read 4KiB (Q= 1,T= 1) : 5.420 MB/s [ 1323.2 IOPS]
Random Write 4KiB (Q= 1,T= 1) : 1.192 MB/s [ 291.0 IOPS]

Test : 1024 MiB [L: 0.7% (0.2/29.9 GiB)] (x5) [Interval=5 sec]
Date : 2016/02/05 21:07:46
OS : Windows 7 Professional SP1 [6.1 Build 7601] (x64)
SDHC Panasonic UHS-I speed Class3

【2016.03.22追記】
このリーダーのUSB3.0に接続すると、結構な割合でPCがBSoDを出して落ちることが判明した…。対策としてなるべくこのリーダのUSB端子は使わないようにしているが、困ったものである。
うちの環境ではM/BがASUS P8H67-M EVO Rev.3、USB3のドライバがASM USB 3.0 Driverと言う状況。エラーコードは以下の通り。

*******************************************************************************
* *
* Bugcheck Analysis *
* *
*******************************************************************************

SYSTEM_THREAD_EXCEPTION_NOT_HANDLED (7e)
This is a very common bugcheck. Usually the exception address pinpoints
the driver/function that caused the problem. Always note this address
as well as the link date of the driver/image that contains this address.
Arguments:
Arg1: ffffffffc0000005, The exception code that was not handled
Arg2: fffff880036864a2, The address that the exception occurred at
Arg3: fffff88003bbca88, Exception Record Address
Arg4: fffff88003bbc2e0, Context Record Address

Debugging Details:
——————

EXCEPTION_CODE: (NTSTATUS) 0xc0000005 – 0x%08lx

FAULTING_IP:
asmthub3+104a2
fffff880`036864a2 ?? ???

EXCEPTION_RECORD: fffff88003bbca88 — (.exr 0xfffff88003bbca88)
ExceptionAddress: fffff880036864a2 (asmthub3+0x00000000000104a2)
ExceptionCode: c0000005 (Access violation)
ExceptionFlags: 00000000
NumberParameters: 2
Parameter[0]: 0000000000000000
Parameter[1]: 00000000000000b4
Attempt to read from address 00000000000000b4

CONTEXT: fffff88003bbc2e0 — (.cxr 0xfffff88003bbc2e0)
rax=fffffa80200e8300 rbx=fffffa80200e8300 rcx=00000000000007ff
rdx=0000000000000477 rsi=0000000006802831 rdi=0000000000000000
rip=fffff880036864a2 rsp=fffff88003bbccc0 rbp=fffff8800368d9a8
r8=0000000000000801 r9=0000000000000477 r10=fffff88003965fa0
r11=0000000000000000 r12=fffffa8021f5dbf0 r13=fffff88003bbd020
r14=0000000000000000 r15=fffffa80228e1f28
iopl=0 nv up ei ng nz na po nc
cs=0010 ss=0018 ds=002b es=002b fs=0053 gs=002b efl=00010286
asmthub3+0x104a2:
fffff880`036864a2 ?? ???
Resetting default scope

CUSTOMER_CRASH_COUNT: 1

PROCESS_NAME: System

CURRENT_IRQL: 0

ERROR_CODE: (NTSTATUS) 0xc0000005 – 0x%08lx

EXCEPTION_PARAMETER1: 0000000000000000

EXCEPTION_PARAMETER2: 00000000000000b4

READ_ADDRESS: GetPointerFromAddress: unable to read from fffff80003909100
GetUlongFromAddress: unable to read from fffff800039091c0
00000000000000b4 Nonpaged pool

FOLLOWUP_IP:
asmthub3+104a2
fffff880`036864a2 ?? ???

FAILED_INSTRUCTION_ADDRESS:
asmthub3+104a2
fffff880`036864a2 ?? ???

BUGCHECK_STR: 0x7E

DEFAULT_BUCKET_ID: NULL_CLASS_PTR_DEREFERENCE

LAST_CONTROL_TRANSFER: from fffffa8000000477 to fffff880036864a2

STACK_TEXT:
fffff880`03bbccc0 fffffa80`00000477 : fffff880`03bbd020 fffffa80`228e1c00 00000000`000007ff fffff880`0368d9a8 : asmthub3+0x104a2
fffff880`03bbccc8 fffff880`03bbd020 : fffffa80`228e1c00 00000000`000007ff fffff880`0368d9a8 00000000`00000000 : 0xfffffa80`00000477
fffff880`03bbccd0 fffffa80`228e1c00 : 00000000`000007ff fffff880`0368d9a8 00000000`00000000 fffffa80`21f5dbf0 : 0xfffff880`03bbd020
fffff880`03bbccd8 00000000`000007ff : fffff880`0368d9a8 00000000`00000000 fffffa80`21f5dbf0 fffff880`0368396a : 0xfffffa80`228e1c00
fffff880`03bbcce0 fffff880`0368d9a8 : 00000000`00000000 fffffa80`21f5dbf0 fffff880`0368396a fffff880`03bbd020 : 0x7ff
fffff880`03bbcce8 00000000`00000000 : fffffa80`21f5dbf0 fffff880`0368396a fffff880`03bbd020 00000000`00000000 : asmthub3+0x179a8

SYMBOL_STACK_INDEX: 0

SYMBOL_NAME: asmthub3+104a2

FOLLOWUP_NAME: MachineOwner

MODULE_NAME: asmthub3

IMAGE_NAME: asmthub3.sys

DEBUG_FLR_IMAGE_TIMESTAMP: 4ce11303

STACK_COMMAND: .cxr 0xfffff88003bbc2e0 ; kb

FAILURE_BUCKET_ID: X64_0x7E_BAD_IP_asmthub3+104a2

BUCKET_ID: X64_0x7E_BAD_IP_asmthub3+104a2

Followup: MachineOwner

DMC-LX100用の小型ストロボ、DMW-FL70を買ってみた

DMC-LX100専用?の小型ストロボ、DMW-FL70を買ってみたので簡単にレポート。

 一応前提情報として、僕はそもそもストロボを使わない(内蔵ストロボ/外付けストロボを問わず、使用割合はせいぜい0.01%=1万枚に1回使うかどうか、程度である)。なんで使わないかと言うと、僕がカメラを始めたのは天文部で天体写真含めた撮影として始めたのがきっかけで、当時の天体向けカメラはフルマニュアル(機械式)カメラが勧められていた=当然ストロボのついていないカメラだし、天文部の先輩から「ストロボ頼りの撮影は(対人でも)勧めない、まずはしっかり構えて撮影することから始めたほうがいい」って言われたことをいまだに愚直に守っているからでもある。内蔵ストロボポン炊きの写真はあまり好きではないし。
 じゃあなんでこのストロボ買ったんだよと突っ込まれるが、たまたまショッピングのポイントで3000ポイントぐらい余っているのがもうすぐ切れそうで、他にそのぐらいの値段でちょっと買ってみようというのがたまたま思いつかなかったから。

 と言うことで、おそらくこのストロボもこのレビューの後は殆ど使われることはないだろう…。

P5010936

本体正面から。うまく撮影できないので後ろに台替わりのレンズキャップ(58mm)が置いてあるが、まあ見比べるとそのぐらいのコンパクトなストロボ。
DMC-LX100はEVFを載せるかストロボを載せるか二択でストロボの方を載せなかった、ので作ったオプションであるというのがいかにもわかりそうな小ささ。
ちなみにGN7/ISO100GN10/ISO200

P5010937

裏側にストロボON/OFFのスイッチがついてる。ので、普段DMC-LX100のボタンにストロボON/OFFの機能を割り当てなくても済むのはありがたいかなと思う。

P5010935

装着した時に左肩側の側面にある、ボタン。これがストロボ着脱ロックボタンになっていて、一度DMC-LX100にストロボを装着すると、このボタンを押しながらスライドしないとストロボは外せない。
軽量ストロボなのでここまでしっかりした着脱機構はいらないような気もするが、まあ親切設計ではあると思う。

K5_03406

DMC-LX100に装着してみた姿。シンプルでサマになってると思う。

K5_03407

さっきも書いた通り、着脱ロック機構がここにある。強引に外そうとして壊しちゃう人とかはいないと思うけど、一応注意。

P5010947

持ち運び用に、小型のポーチがついてくる。なんか似てるかなあと思って、昔DMC-LX3用に買ったビューファインダDMC-VF1と一緒に撮影してみた。DMC-VF1の方のポーチは、青い色のポーチで「LUMIX」の文字入りだけどDMW-FL70の方は黒色で特に文字入れなし。

試しに小物にストロボを当ててみた

試しに手元にあった小物を撮影してみた。被写体はVoigtlanderVC-METER。サイズ的には3.5cm角四方ぐらい。マッチ箱よりもう少し小さいぐらいのサイズ感。

P5010950
[DMC-LX100 / ISO200 / f/2.8 / 1/60sec / 34.0mm(換算75mm)]

望遠端(換算75mm)、最短距離(30cmぐらい)で撮影。特に影が出ることもなく、こんなもんならまあまあ使えるかなあと言う印象。
なお、こういうの撮影するときはスポットAFに切り替えたほうが圧倒的に楽

P5010951
[DMC-LX100 / ISO200 / f/1.7 / 1/60sec / 10.9mm(換算24mm)]

一方で広角端(換算24mm)、最短距離(1cmぐらい)で撮影。って言うかこんなおバカな設定で撮影する人はいないと思うけど、当然のことながらストロボの光は全然届いてないです。

P5010952
[DMC-LX100 / ISO200 / f/1.7 / 1/125sec / 10.9mm(換算24mm)]

同じ広角端(換算24mm)で、撮影距離30cmぐらい。ストロボの影がこれもはっきり出ちゃって写真にはなりませんね。トリミング前提で何とか使えるか?と言う感じ。こういう小物にポン炊きするには望遠端側をうまく使った方がいいみたい。って、ちゃんと物撮りする人はまともなライティングをするのかな。

人物撮りのストロボの感じは時間があったら後日撮影してみます。

DMC-LX100の操作設定:たぶん最終稿

この記事は以下の記事の改訂版。
DMC-LX100の操作設定をいろいろ詰めてみた – ちゃたろうふぁんくらぶ

 この間少し集中的に操作設定を煮つめて、ほぼこれで操作のカスタマイズ設定の最終版だろう、と言うセッティングができたので公開。
このカメラにはC1/C2/C3のカスタム設定を保存できるが、僕のように積極的にMFを活用したりAFの測距点を動かす人はC1設定を、AFはカメラ任せならC3設定の方を参考にしていただければと思う。なお、C2はC1をベースに三脚等で使いやすいよう、感度をISO100に固定している。

 取説のページは、購入時に付属している紙冊子の『取扱説明書』ではなく、『取扱説明書 活用ガイド』の方なのでウェブからpdfをダウンロードしてください。
デジタルカメラ DMC-LX100 取扱説明書 | ムービー/カメラ | Panasonic
 この取説は購入時付属のと異なりちゃんと索引もついているし、pdfなら目次や索引クリックでページジャンプできるので優秀だと思う。と言うかなんでこのpdf相当の紙冊子をつけなかったんだろ。

共通の設定(前半)

■Fnボタンの設定(P.37)
【カスタム】→【7/9 Fnボタン設定】
背面にあるFn1、Fn2、Fn3ボタンの設定。

Fn1→カスタムセット呼出(P.58)
 今後の設定でC1/C2を中心に積極的に変更しやすいように、上記機能に設定。
あまりカスタムセッティングを変更する必要がない人は、フォトスタイルを設定する方がいいかもしれない。
あるいは、僕のC1を参考にする人はカーソルボタン(十字キー)の各キーが無効になるので、そのキー(ISOなど)を割り当てるとよいと思う。

Fn2→Wi-Fi(P.219):デフォルト設定のまま。
 ストロボを装着する人はフラッシュ光量調整などを割り当ててもいいかもしれない。

Fn3→LVF/モニター切換(P.53):デフォルト設定のまま
 【カスタム】→【9/9 アイセンサー】【感度:弱】【LVF/モニター切換:MON】
の設定と合わせて設定しておく。
 このカスタムの設定は、デフォルトでは背面液晶を使い、LVFは使わない。LVFを使うときは、Fn3を押して表示を切り替えてから使う、と言うやり方。
最初はLVF/背面液晶を自動切り替えにしていたが、カメラを持った時に左上の方に指がかかると勝手にLVFに切り替わって背面液晶が消えてしまい、かえって煩雑なのでマニュアルで切り替えることにした。

■コントロールリング(P.39)
 【カスタム】→【8/9 コントロールリング】→【OFF 未設定】
 コントロールリングは可能な限りMFリングとして使いたいので、他の設定は割り当てないことにした。
後述する設定をしておくことで、イチイチAF/MF切り替えレバーを操作しなくても積極的にMFリングとして使えることも分かった。

C1の設定

■ダイレクトフォーカス移動(P.121、P.129)
 【カスタム】→【3/9 ダイレクトフォーカス移動】→【ON】
この設定を入れることで、背面のカーソルボタン(十字キー)で直接AFの測距エリアやポイントをダイレクトに操作できる。
ただし、その見返りとして本来カーソルボタン(十字キー)にアサインされている機能(ISO、WB、ドライブモード、オートフォーカスモード)が使えなくなるので、それらの機能はQ.MENUから操作することになる。

■Q.MENU(P.34)
 【カスタム】→【8/9 Q.MENU】→【カスタム】
で、以下の順番に機能割り当て。

1ページ目:本来カーソルボタンに割り当てられてる設定を中心に。
 【ISO感度】(P.134):普段はISOオート。インテリジェントISOは背面に現在のISO感度が表示されないようなので使わない。
 【ホワイトバランス】(P.101):AWB(オートホワイトバランス)。変更するときはRAW現像するときが多いので結局触らない。
 【ドライブモード】(P.139):単写。オートブラケッティングを指定したりセルフタイマー2秒を使うことも。
 【オートフォーカスモード】(P.113):49点。必要に応じて1点やピンポイントも。
 【フォトスタイル】(P.98):普段はヴィヴィッド。

2ページ目:一応撮影中に変える可能性のある設定を中心に。
 【記録画素数】(P.106):3:2 L 12M。
 【クオリティ】(P.107):RAW+ファイン。
 【AFS/AFF/AFC】(P.112、P.186):AFS(AFシングル)。AFFはAF後のピント調整が出来ない(P.123)のであまり使い勝手がよくない。
 【iDレンジコントロール】(P.109):OFF。多分変更することはないと思う。
 【超解像】(P.109):拡張。ないし弱に設定している。

3ページ目:主に表示に関する設定を中心に。Q.MENUで変えることはほぼないと思うけど。
 【ピーキング】(P.128):OFF
 【ゼブラパターン表示】(P.164):OFF
 【ガイドライン表示】(P.63):パターン2
 【モノクロライブビュー】(P.165):OFF
 【ヒストグラム表示】(P.62):ON(右下の方に表示させている)

■AF/AEロック切換(P.131)
 【カスタム】→【1/9 AF/AEロック切換】→【AF LOCK】
■AF/AEロック維持(P.131)
 【カスタム】→【1/9 AF/AEロック維持】→【ON】
上記設定を入れておくことで、AF/AEロックボタンを押すと一時的にAFロック(=MF操作可能)になるので、コントロールリングでMF操作できる。(P.123)
一応、シャッターボタン半押しの状態でコントロールリングを回してもMF操作有効になるのだが、ボタンを押しっぱなしでの操作は意外に煩雑だったのでAF/AEロックボタンを活用することにした。
AFを再有効にするには、『AF/AEロック維持』を入れてあるのでもう一度AF/AEロックボタンを押すこと。

上記設定をしたら、
 【カスタム】→【1/9 カスタムセット登録】→【C1】
にて登録しておくこと。(よく登録と呼出を間違えるので注意)

C2の設定

主に三脚に固定して撮影するための設定。
三脚撮影時には手ブレ補正を切る、と言うの一般的だけど僕は手ブレ補正ONのまま放置している。最近のカメラは性能がこなれてきて手ブレ補正機能を入れたまま三脚に据えても誤動作が減ったし、この設定自体を三脚撮影だけでなく『低感度で撮影したい』と言う希望の時に設定するときがあるので。

■ダイレクトフォーカス移動(P121、P129)
 【カスタム】→【3/9 ダイレクトフォーカス移動】→【ON】
→C1の設定と同じ。

■Q.MENU(P.34)
 【カスタム】→【8/9 Q.MENU】→【カスタム】
で、以下、C1の設定と違うもの。
1ページ目:本来カーソルボタンに割り当てられてる設定を中心に。
 【ISO感度】(P.134):L.100(拡張感度ON(P.136)、ISO100に固定) ※後日、拡張感度のISO100と標準最低感度のISO200でどっちがいいか調査する必要あり。
 【ドライブモード】(P.139):オートブラケッティング(7・2/3)
なお、オートブラケッティング(P.143)は設定を以下の通りに。
【撮影】→【2/7 オートブラケット】→【単写/連写設定:連写】【補正幅:7・2/3】【ブラケット順序:-/0/+】

■AF/AEロック切換(P.131)
 【カスタム】→【1/9 AF/AEロック切換】→【AF LOCK】
■AF/AEロック維持(P.131)
 【カスタム】→【1/9 AF/AEロック維持】→【ON】
→C1の設定と同じ。

C3の設定

どちらかと言うとLX100のデフォルト設定に近い設定。カーソルボタン(十字キー)でAF測距ポイントを動かさない、オーソドックスなもの。

■ダイレクトフォーカス移動(P121、P129)
 【カスタム】→【3/9 ダイレクトフォーカス移動】→【OFF】
C1の設定のままだと誤動作するのでデフォルト動作に上書き。

■Q.MENU(P.34)
 【カスタム】→【8/9 Q.MENU】→【カスタム】
で、以下の順番に機能割り当て。

1ページ目:撮影中に変える可能性のある設定を中心に。
 【フォトスタイル】(P.98):普段はヴィヴィッド。
 【記録画素数】(P.106):3:2 L 12M。
 【クオリティ】(P.107):RAW+ファイン。
 【4Kフォト】(P.191):OFF。
 【HDR】(P.110):OFF。HDR機能をONにするには、先に【クオリティ】からRAWを外す必要あり

2ページ目:撮影中に変える可能性のある設定を中心に。
 【測光モード】(P.137):マルチ測光。
 【AFS/AFF/AFC】(P.112、P.186):AFS(AFシングル)。AFFは不便なだけだった。
 【デジタルズーム】:OFF。デジタルズームをONにするには先に【クオリティ】からRAWを外す必要あり
 【iDレンジコントロール】(P.109):OFF。多分変更することはないと思う。
 【超解像】(P.109):拡張。ないし弱に設定している。

3ページ目:主に表示に関する設定を中心に。Q.MENUで変えることはほぼないと思うけど。
 【ピーキング】(P.128):OFF
 【ゼブラパターン表示】(P.164):OFF
 【ガイドライン表示】(P.63):パターン2
 【モノクロライブビュー】(P.165):OFF
 【ヒストグラム表示】(P.62):ON(右下の方に表示させている)

■AF/AEロック切換(P.131)
 【カスタム】→【1/9 AF/AEロック切換】→【AF LOCK】
■AF/AEロック維持(P.131)
 【カスタム】→【1/9 AF/AEロック維持】→【ON】
ここはAE LOCKでもいいかもしれない。

共通の設定(後半)

その他、全体で共通してる設定を列挙。
■ISO感度上限設定(P.135)さすがに1600より上は厳しいと思う。
 【撮影】→【5/7 ISO感度上限設定】→【1600】
■ISO感度ステップ(P.136)
 【撮影】→【5/7 ISO感度ステップ】→【1/3EV】
■拡張ISO感度(P.136):拡張されるのは低感度側だけ※後日、拡張感度のISO100と標準最低感度のISO200でどっちがいいか調査する必要あり。
 【撮影】→【5/7 拡張ISO感度】→【ON】

■クイックAF(P.122):ONにしているけど、電池持ちを気にする人はOFFで。
 【カスタム】→【2/9 クイックAF】→【ON】
■ピンポイントAF時間(P.120):LONG
 【カスタム】→【2/9 ピンポイントAF時間】→【LONG】
■ピンポイントAF表示(P.120):全画面は個人的にあまり使いやすくなかった。
 【カスタム】→【3/9 ピンポイントAF表示】→【PIP】
■AF+MF(P.123):ON
 【カスタム】→【3/9 AF+MF】→【ON】
■MFアシスト(P.129):FOCUS(コントロールリングを回して拡大)
 【カスタム】→【4/9 MFアシスト】→【FOCUS】
■MFアシスト表示(P.130)ピンポイントAF表示と設定を合わせる方が混乱がなくて使いやすいと思う
 【カスタム】→【4/9 MFアシスト表示】→【PIP】
■オートレビュー(P.55):この機種は再生画面に入りにくいのでプレビュー表示は長め
 【カスタム】→【7/9 オートレビュー】→【時間:5秒】【再生操作優先:ON】
■ズームレバー(P.173):ステップズームで
 【カスタム】→【7/9 ズームレバー】→【ステップズーム】
■動画ボタン(P.188):動画はとらないので
 【カスタム】→【8/9 動画ボタン】→【OFF】

■ライブビューモード(P.43):30fpsで。60fpsの方が表示が粗くなるらしいので。
 【設定】→【2/4 ライブビューモード】→【30fps】

その他Tips

1点AF選択の時は、コントロールダイヤル(背面のダイヤル)を回すことでエリアサイズの拡大・縮小ができる。(P.119)
FILTER機能選択画面は、Disp.ボタンを押すことで変更できる。個人的には一覧表示の方が選びやすいと思う。(P.88)
FILTER機能は、カーソルボタン(十字キー)の右ボタンを押すことでフィルターのかかり具合等が変化する。(P.89)

DMC-LX100で夜景イルミネーションを撮影してみた

 DMC-LX100でイルミネーションを撮影してみた、のでその技術情報とレタッチ等々を備忘メモ。
なお、今回の写真は基本的にExifを残したまま、画像サイズも一番大きいものにしてあるのでそれらを積極的に参照してください(ただしファイルサイズが大きいことには注意)。

撮影会場は長野県、佐久平駅前のイルミネーション
SAKUBLOOM|サクブルーム|イルミネーション|ミレニアムパーク|長野県|佐久市|佐久平駅|
 イルミネーションの点灯開始が17:00~だが、できればあと30分ほど早い時間から開始してほしいかなあと思った。確かに人の眼で楽しむイルミネーションなら午後5時ぐらいに充分暗くなってからの方が見ごたえあるのかもしれないけど、写真撮影するのならマジックアワーで少し夕闇の空の明るさが残っている時間帯に撮影開始したいと思うからだ。

撮影開始前にやって置くべきセッティング

 ■ISO100(またはISO200)固定にする。設定方法は【十字ボタン上】【コントロールダイヤル】を反時計側に2段階ほど回せばL.100(拡張感度のISO100)になる。頻繁に電源ON/OFFするのならその状態でカスタム設定登録しとけばISO100のまま使える。
 子供や彼女などと一緒に出掛けて、人物を一緒に被写体に入れる場合は被写体ブレを避けるためにISO1600まで上げてもいいと思うが、あくまでイルミネーションを撮影するのが主体なら低感度で高画質に撮影するに越したことはない。
 ■三脚は当然必須。だけど他のお客様の邪魔にならないように。今回撮影した会場は比較的広々としていて、特に三脚設置は問題なかった。あえて言うなら子供が走り回っているので、三脚の脚につまづいて転んだりしないよう、気をつけながら撮影した。
 本来ならそれに加えてリモートレリーズを使いたいところだが、残念ながらLX100にはリモートレリーズは装着できない(DMC-LX3のリチャードフラニエックケーブルレリーズアダプター的なものが欲しいなあ。自作しようかなあ)。


と思ったら今はエツミから汎用のホットシュー→レリーズアダプタがあるらしい。この辺の汎用レリーズはグリップにベルトを巻くのとか、三脚穴から固定できるよう取り回しがあるのとかあるけど、ホットシューから回してくるのが一番良さげかなと思う。できればせっかくなのだからこのアダプタの上にもう一つホットシューがついてればいいのにとは思うけど。

 代替策として一般的なのはセルフタイマーの使用(2secでいい)なのだが、LX100はセルフタイマーとオートブラケッティングの同時使用が出来ないので、ここは撮影で効率的に回るためにもオートブラケットの方を僕は優先的に使用している。
 もう一つの代替策はスマホないしタブレットでPanasonic Image Appを使う方法だが、これまた手元に道具が増えるだけで煩雑になるので僕はあまり勧めない。Panasonic Image Appは三脚を完全に据えつけて少し離れたところで撮影したり、テザー撮影をするのに良いのかなあと思う。
 ■電子水準器機能を積極的に使っていきたい。三脚を据えてのセッティング時にも素早く行えるので設定をONにしておこう。設定はメニュー内に特別あるわけではなく、DISP.ボタンを何度か連打して水準器表示状態にするだけ。表示ラインが緑色の時が水平が取れているとき。
 ■電子水準器に合わせてガイドライン表示も活用したい。【メニュー】【カスタム】【5/9 ガイドライン表示】に設定あり。僕は十字線+斜め線表示を普段使っている。
 ■AEB(ブラケッティング)は積極的に使っていきたい。AEB設定は【十字ボタン下(ドライブモード)】【右に二回ほどクリックしてオートブラケット】【十字ボタン上で詳細設定】【ブラケット幅と枚数の設定】と設定メニューに入る。イルミネーションは満足する露出が色々な可能性があるし、後述するHDRの素材にも使いやすいので、7・2/3設定にしておくことをオススメする。
 さらに、オートブラケット設定を設定しておく。【メニュー】【撮影】【2/7 オートブラケット】で設定。【単写/連写設定】は連写(□が積み重なっている方のアイコン)、補正幅はここでも設定できるが7・2/3、ブラケット順序は-/0/+を選んでおきたい。イルミネーションや夜景の場合は現地でサクサク撮影するのにはブラケット1セット分の写真は1回のレリーズで撮影する方が効率がよく(逆に例えば花のマクロ撮影などでは毎回ピント合わせし直したいので、AEBを使っても単写の方が歩留まりがいい)、また撮影後自宅で管理ソフトで写真を一覧チェックするときに普通はファイル名順や撮影時刻順表示だろうと思われるが、ブラケット順序が0/-/+となっているよりも-/0/+となっている方が一覧性が高く便利であるから。
 ■イルミネーションでも殆どの写真はAFで撮影できる。…が、やはり一部はピントが合いにくく、MFに切り替えることもあるので、MFへの切り替え方、MF時のMFアシスト設定や使い方などは撮影前に軽く触って理解しておいた方が現地で効率よく動ける。

現地での撮影のコツ

ボケを活かしたイルミネーション撮影はやはり、あまりうまく行かないようだ。

X'mas illumination #2
 僕にとって理想は、上記の写真のようなボケを活かした撮影。上記の写真の場合、f=77mmF/1.8なので前ボケも後ろボケも徹底的に出ていていい感じなのだが…

P5010825_mod
 LX100の広角端(換算24mm、実f=10.9mm)、開放F1.7でこんな感じ。手前にあるLEDがもっと派手にボケて画面全体に色を足してくれるぐらいのものを期待したのだけど、残念ながらそんな風には撮影できず、手前に無駄にかっこ悪くLEDの柵がある感じに写ってしまった。

P5010877_mod
 まあ広角端だからダメ、って話もあるので望遠端(換算75mmf=34mmF/2.8)をチャレンジするとこんな感じ。手前に木に絡まったLEDの光源を入れこんでみた。まあだいぶボケた光源にはなってくれたが、僕はもっとベール状に入り込んでくるようなでっかい光源を期待したので、これでもちょっと物足りない感じです。

 フィルター(クリエイティブフィルターのようなもの)の中では、クロスフィルターを使ってみるのが定番だろうか。【FILTER】ボタンで【クロスフィルター】を選ぶ。カスタム設定項目がないと思いきや、クロスフィルター適用状態で【十字ボタン右(本来はWBのはずなのに)】を押すと光芒の大きさを変化させられる。せっかくだから光芒が長い方が見栄えが楽しめると思う。

P5010866
 せっかくなのだから設定で6光芒とかにも変更できるといいのに。

 あと、僕がよく活用してみるのがトイポップかな。トイポップはどちらかと言うと日中撮影向けのフィルタだと思うけど、試しに使ってみた。

P5010877
 上の方と同じ写真、上のはRAW現像したものだけどこっちがトイポップ。夜景でトイポップはあまり意味がないかな。

 先ほども書いたが、HDR素材用にオートブラケット撮影は積極的にやっておきたい。

P5010805
 こっちがHDRしていない一枚絵。

P5010805_HDR2
 こっちがHDRした絵。LX100のカメラ内HDR合成ではなく、2/3EVごとの7枚の写真をPhotoshop CC(2015)上で合成したもの。こっちのが彩度強すぎる、ごってりしすぎと感じる人もいるかもしれないがその辺は別にHDR合成の編集の中で好みに調整できる(僕が彩度きつめが好きなだけ)。
 なお、HDRで複数枚合成する際に動いている人なんかがいたりするとその人の部分が半分溶けちゃったりするのだけど、僕はそう言うのは味の範疇で問題ないと考えている。

撮影後、自宅でのフォトレタッチ

 まずは後処理で光芒を作る方法。
Photoshopでイルミネーションに光芒をつける方法: フォトスクランブル
 この辺を参考にさせてもらった。

P5010875
 これが元絵。

P5010875_mod
 こっちが60°と120°の光芒を足してみた絵。Photoshopで光芒を足す方法には【ブラシツール】【クロスハッチ】と言う方法もあるらしいのだが、うちのPhotoshop CC(2015)にはそのブラシがなかったので別の方法で光芒を足してみた。
 純粋な光芒の出方とはちょっと違う気がするので、別途イルミネーションに光芒だけ追加してくれるようなアプリを使った方が手っ取り早そうだな、と感じた(スマホアプリとか探せばすぐ見つかりそう)。いずれにせよ、昔みたいにいちいちフィルターワークで(クロスフィルターを装着して)光芒を出す、という時代は終わったのかなーと思った。僕も銀塩時代に買ったクロスフィルタを持っていたが、今の手持ちのレンズとフィルター径が合わないので処分してしまった。

 あと、先ほども書いたけどHDR。

P5010861_4_tonemapped
 これはPhotoshopではなく、Photomatix Pro5.0.4(x64)を使用。PhotomatixとPhotoshop(のHDR)とどう使い分ければいいのかは僕も知りません。Photomatixの方がいじくるパラメータが多いような気はする。

DMC-LX100にTAABのピントレバーをつけてみた:続き

前回、DMC-LX100のコントロールリング用にTAABのピントレバーを取り付けてみた。
DMC-LX100にTAABのピントレバーをつけてみた – ちゃたろうふぁんくらぶ
この取り付けから2か月弱使ってみた結果、さらに次のステップに進んだので、その様子を。なお、今回の僕の作業は失敗だと思っても元に戻せない。

使い込んでみての結論だが、このピントレバーはなかなか良い。コントロールリングが格段に回しやすくなる。一方で、取り付け時にはMF⇔AF変更レバーが操作しづらいと言う懸念があったが、MF⇔AF変更レバーアスペクト比変更レバーは触る頻度があまり高くなく、また、それらのレバーに触る時だけコントロールリングを回して邪魔にならない位置にピントレバーを動かすこともできるので、特に問題にはならないと分かった。

一方でコントロールリングの周囲を無駄に一周しているネオプレン素材は無駄だと感じた。
と言うことで、思い切ってTAABピントレバーをカットして、必要なレバー部分だけを貼りつけることにした。

20151107_P1050047

TAABのピントレバー。前回の記事でも書いたように僕はサイズ違いで2個買った。で、今後も使うあてのないだろうMINIの方をカットしてしまうことにした(写真で上の方)。ピントレバーの巻き付き部分の外径には差があるが、ピントレバーそのもののサイズには違いはないようだ。

20151107_P1050048

こんな感じにハサミとカッターナイフで無慈悲にカット。ついでにバミの部分(ピントレバーの中央くぼみ下の方に残っているのが分かる)も少し整形した。この辺のバミが残っているのはこのTAABが意外に安っぽく見える原因なので、もう少し製造工程見直したほうがいいと思う。

で、このピントレバーをカメラのコントロールリングに貼りつけるのだが、最初両面テープを試したのだけど、通常用途強力接着多用途用(高い!)、VHBタイプ(これも高い!)と手持ちのをすべて試したがうまく貼りつかなかった。ピントレバーの方がネオプレン素材(シリコーン)で出来ているのだが、これが全くくっつかないのだ。ネットで軽く検索してみた感じ、さらに高いシリコーン専用の両面テープを使えば接着できそうだが、僕はそこまで高いテープを買う気が起こらなかったので、思い切って瞬間接着剤で固定してしまった。

20151107_P1050049

接着完了の図。なお、このピントレバーは前後の向きがあるので装着時に注意する事。と言ってもどっちが前でどっちが後ろなのか僕にはよく分からなかったけど。
僕は指がかりが浅い方をカメラボディ側に来るように装着してみた。

20151107_P1050052

別角度から撮ってみるとこんな感じ。しっかし、撮影する時ぐらいホコリ掃除した方がいいのにね、とブログに上げる前にいつも後悔する。

瞬間接着剤C3000ゴールドはかなり強力に接着されて、まず外れることはなさそうだ。ちなみにこの改造、やってもカメラはかっこよくならないのでオシャレの為にこんな改造をするのはやめた方がいいと思う。あくまで実用性重視の改造だ。
もしかしたら、ジャンクのライカレンズ?等のピントレバー付きの物から移植できればかっこよくなるのかもしれない(そんな移植元が安価に入手できるとはとても思えないけど)。
